Tieppo Modelli Meccanici
via Dante Alighieri, 80
21015 Lonate Pozzolo (VA)
tel. +39 0331 668166
fax +39 0331 669875

La nostra produzione si completa nelle serie:


Normali Serie A - B	Con distanziatore Serie Ad	Serie GiTi

Materiale Ghisa Meccanica UNI 5007, a richiesta Ghisa Sferoidale UNI 4544.

I giunti vengono forniti, a secondo dei tipi, senza fori o con fori grezzi. Su richiesta possiamo fornirli con fori lavorati in tolleranza ISO H7 e con sede per chiavetta.

I tipi A - B - Ad, hanno tasselli in cuoio; i GiTi hanno anelli con denti a profilo evolvente, in resina sintetica speciale ad elevata resistenza all'usura. agli olii minerali ed alle elevate temperature.

Le misure di uso comune sono disponibile a magazzino in pronta consegna senza foro o con foro grezzo di fusione a seconda dei diametri, per gli articoli evidenziati dalla cella di colore grigio, chiedere informazioni sulla disponibilità e i tempi di consegna.

Serie A

Normali Serie A

Tipo	Ø foro	A	B	C	D
A5	14	50	32	32	28
A6	18	60	35	32	28
A7	20	70	40	43	29
A8	25	80	45	50	36
A9	30	90	50	60	48
A11	35	110	60	70	58
A13	40	130	70	85	64
A15	45	150	80	90	76
A19	55	190	100	110	80
A22	65	220	110	110	110
A25	75	250	120	120	120

Serie B

Normali Serie B

B22	65	220	110	110	110
B25	75	250	120	120	120
B28	85	280	140	154	154
B31	90	310	155	170	170
B35	100	350	175	200	200
B45	125	450	205	230	230
B60	150	600	260	250	250

Serie Ad

Con distanziatore
Serie Ad (in Ghisa)

Tipo	Ø foro	A	B	H / h
Ad 9	30	90	50	200 80	220 100	240 120	260 140
Ad 11	35	110	60	220 80	240 100	260 120	280 140
Ad 13	40	130	70	240 80	260 100	280 120	300 140
Ad 15	45	150	80	278 100	298 120	318 140
Ad 19	55	190	100	330 120	350 140	370 160	390 180
Ad 22	65	220	110	356 120	376 140	396 160	416 180
Ad 25	75	250	120	390 120	410 140	430 160	450 180

I GIUNTI TIPO A, Ad E B SONO DISPONIBILI ANCHE CON CERTIFICAZIONE ATEX SECONDO DIRETTIVA 94/9/EC

Serie GiTi

Serie GiTi (in Ghisa o
Alluminio su richiesta)

Tipo	Ø foro	A	B	C	D
GiTi 40	24	40	65	25	15
GiTi 55	32	55	82	32	18
GiTi 65	38	65	92	36	20
GiTi 80	45	80	120	48	24
GiTi 95	55	95	132	53	26
GiTi 105	60	105	140	56	28
GiTi 120	70	120	160	65	30
GiTi 135	75	135	185	75	35
GiTi 160	90	160	210	85	40
GiTi 200	100	200	245	100	45

Serie MiNi

Serie MiNi

Tipo	Foro max	Ø A	Ø B	C	D	E	F
MiNi 28	8	28	16	36	15	4	6
MiNi 35	10	35	20	46	19	4	8
MiNi 45	13	45	25	53	22	5	9

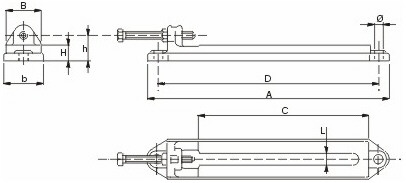

Slitte tendicinghia per motori

Tipo	A	B	b	C	D	h	H	L	Ø
S1	362	48	54	255	330	36	25	14	12
S2	434	50	58	315	398	40	30	14	12
S3	502	52	60	376	464	44	32	14	14
S4	600	68	76	468	562	53	40	14	14
S5	742	76	84	596	698	64	50	16	16
S6	878	86	94	708	828	76	60	20	18

Realizziamo ogni tipo di slitta su disegno o campione.

Ai fini di un costante miglioramento della nostra produzione, ci riserviamo di variare dimensioni e caratteristiche dei giunti; pertanto i valori citati sono indicativi e non impegnativi.
